讲述usb插座如何接线(usb插座定义)
文章出处：东莞市领智电子有限公司
人气：0
发表时间：2022-05-18

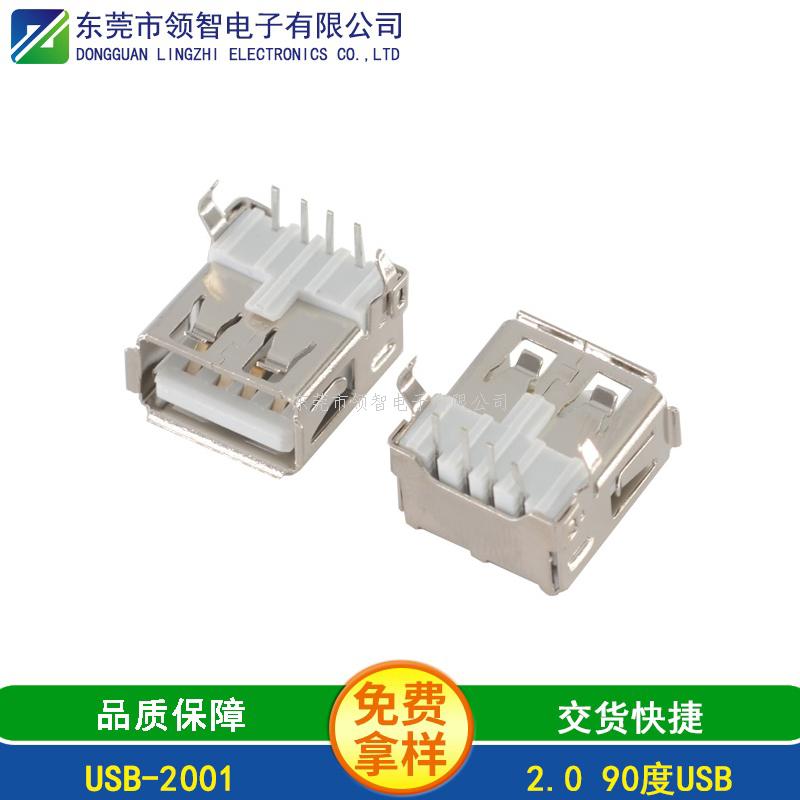

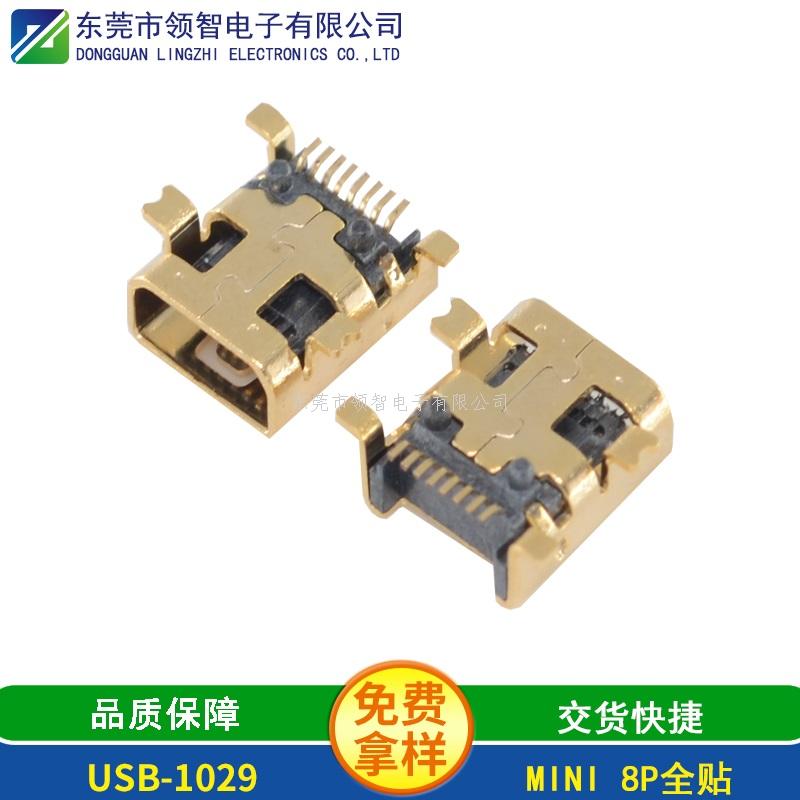

USB插座是一种安全节电、带USB接口的通用插座，包括插座主体，在插座主体上的USB母座，在USB母座上的联动开关和USB插口。讲述usb插座如何接线。
1、微星MS-5156主板采用的前置USB接口是八针互反接法。该主板使用的是Intel 430TX芯片组，有USB1.0标准接口两个，只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术，所以即使我们把USB的供电线接反，也不会导致主板无法启或烧毁USB设备的情况产生。
2、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线通常为DATA1+，DATA1-，VCC，DATA2-，DATA2+。
3、八针双排接口较常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。该主板还提供了标准的九针接法，主要是为了方便DIY在组装电脑时连接容易。其布线为：VCC，DATA－，DATA＋，NUL，GND，GND，NUL，DATA＋，DATA－，VCC。
4、圆插头鼠标换成USB扁插头接线：打开外壳，插好PS2的鼠标，用万用表找到5V的正极、地线，标记好，还剩2条线，好像都是接到芯片上的比较难判别，可以查芯片手册来判断。如果有个USB的鼠标来比较容易些，看线的对应来连接，尽可能还是有个USB转PS2的插头，根据USB插头的连接来改线的连接，这个方法是比较容易的。
