介绍关于USB2.0总线接口端电源线设计
文章出处：东莞市领智电子有限公司
人气：0
发表时间：2022-06-01

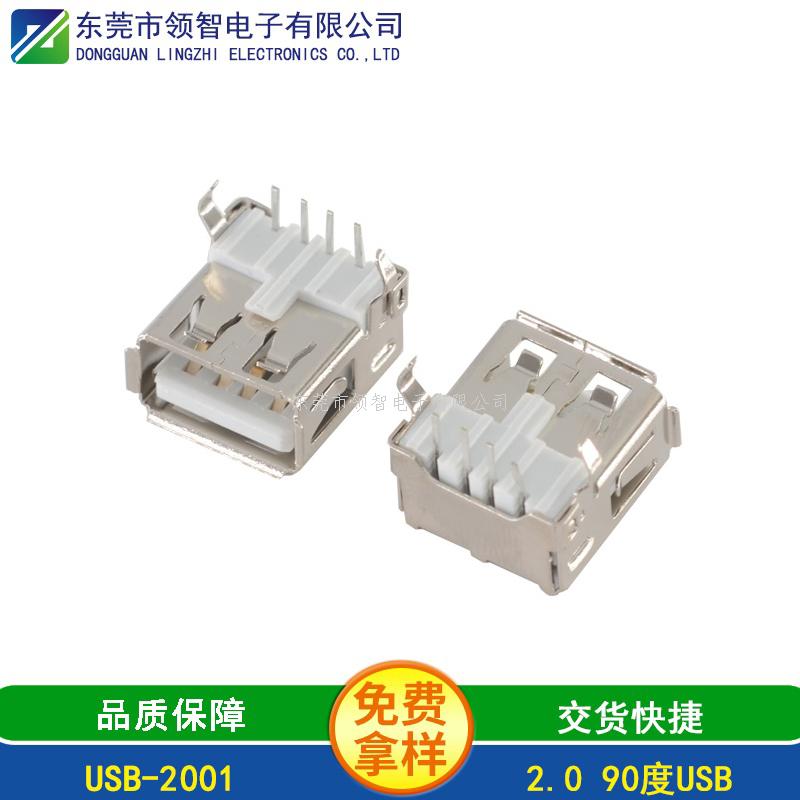

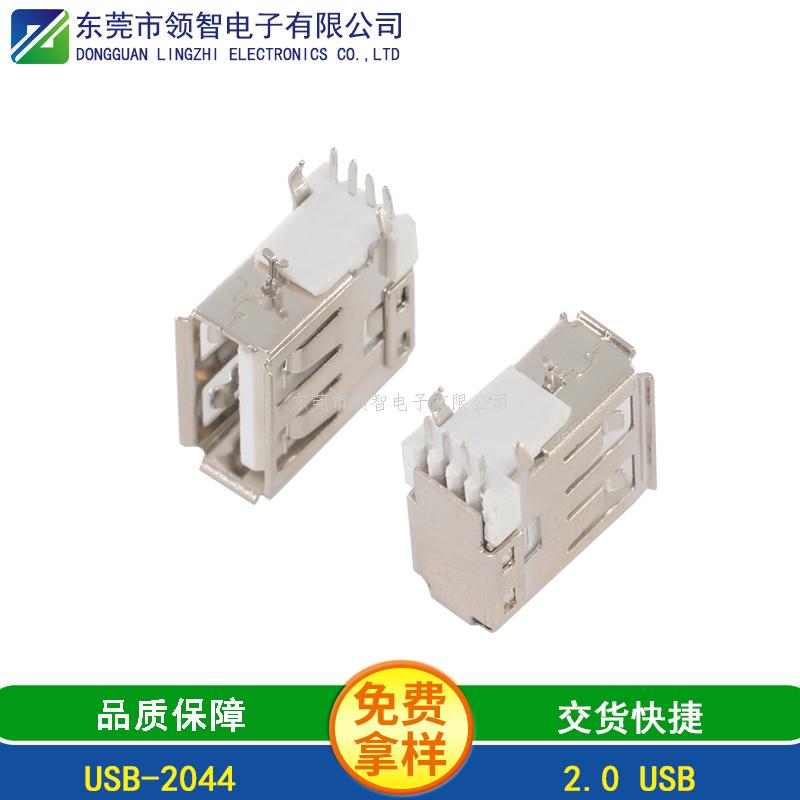

USB接口有5个端点,分别为:USB电源(VBUS)、D-、D、信号地(GND)和保护地 (SHIELD)。下面介绍关于USB2.0总线接口端电源线和地线设计。
USB电源线电压为5 V,提供的最大电流为500mA,应将电源线布置在靠近电源 层的信号层上，而不是布置在与ISB差分线所在的相同层上,线宽应在30 mil 以上，以减少它对差分信号线的干扰。现在很多厂家的USB从控制芯片工作电压 为3. 3 V,当其工作在总线供电模式时，需要3. 3〜5 V的电源转换芯片，电 源转换芯片的输出端应尽量能近USB芯片的电压输入端，并且电源转换芯片的输 入和输出端都应加大容量电容并联小容量电容进行滤波。当KSB从控制芯片工作 在自供电的模式时, USB电源线可以串联一个大电阻接到地。
文章来自 http://www.lingzhiele.com
